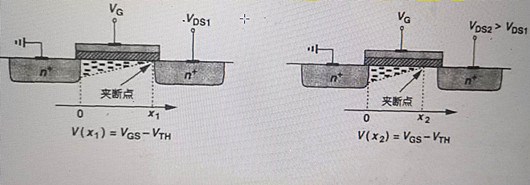

在MOS晶體管領域，溝道調制效應是一個關鍵概念。當MOS晶體管的柵下溝道處于預夾斷狀態，如果持續增加漏源電壓（Vds），夾斷點會向源極方向發生微小位移。這使得夾斷點至源極的溝道長度出現輕微縮減，進而導致有效溝道電阻也相應減小。如此一來，自源極漂移到夾斷點的電子數量增多，耗盡區內的漂移電子也隨之增加，最終促使漏源電流（Id）增大。
從物理公式的角度可以對溝道調制效應加以闡釋。在飽和區，漏極電流ID的理論計算公式為ID=(1/2)μnCoxW/L(VGS-VTH)^2。不過，為了能體現漏源電壓VDS對溝道長度的影響，需要引入溝道長度調制系數λ，對公式進行修正，修正后的公式為ID=(1/2)μnCoxW/L(VGS-VTH)^2(1+λVDS)。該公式清晰地揭示了漏源電壓VDS對漏極電流ID具有調制功能，其中λ是表征這種調制作用的系數。
溝道調制效應對晶體管性能有著不可忽視的影響。通常情況下，晶體管尺寸越大，溝道長度調制效應表現得越不明顯，與此同時，Early電壓VA也會相應增大。這表明在大尺寸晶體管中，溝道長度調制效應所帶來的影響相對較小。
在實際應用過程中，深入了解并充分考慮溝道調制效應對于MOS晶體管的設計與優化工作極為重要。例如，當晶體管處于非飽和區工作狀態時，漏極附近的溝道厚度相較于源區會更薄，這一現象會對晶體管性能產生影響。借助對溝道調制效應的把握與利用，能夠優化晶體管設計，進而提升其性能表現。
以加柵壓Vgs形成導電溝道的NMOSFET為例，當漏源電壓Vds增大到一定程度時，溝道電壓降隨之增大，直至Vgd=VT。此時，由于柵漏之間的電壓差降低，漏端附近的反型層會消失，這一現象被稱為溝道夾斷。如果繼續增大Vds，夾斷點將向源端移動，從宏觀上看，有效溝道長度似乎減小，這就是溝道調制效應。

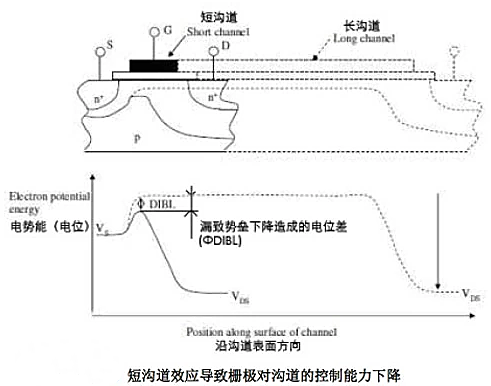

對于長溝器件來說，溝道長度的變化ΔL相對于原始溝道長度可以忽略不計。然而，在當今集成電路特征尺寸不斷縮小的大背景下，溝道調制效應所產生的影響變得越來越不容忽視。
溝道長度調制效應是MOS晶體管工作在飽和區時出現的一種重要物理現象。當漏源電壓（Vds）升高時，實際的反型層溝道長度會逐漸縮短，這一現象即為溝道長度調制效應。
具體而言，當MOS晶體管的柵下溝道預夾斷后，若繼續增大Vds，夾斷點會略微向源極方向移動。這使得夾斷點到源極之間的溝道長度出現輕微減小，有效溝道電阻也隨之減小。這樣的變化促使更多電子從源極漂移到夾斷點，耗盡區內的漂移電子數量增多，從而導致漏極電流（Id）增大。
作為MOS結構的一個二級效應，溝道長度調制效應對MOS晶體管的工作特性和性能發揮著至關重要的作用。
作為MOS結構的一個二級效應，溝道長度調制效應對MOS晶體管的工作特性和性能發揮著至關重要的作用。
當漏源電壓增加時，溝道長度調制效應會使速度飽和點從漏端向源端移動，進而導致漏源電流隨漏源電壓的增加而相應增大。在飽和區，D和S之間的電流源存在非理想情況，這主要是因為溝道長度是漏源電壓的函數，從而使得漏極電流出現增加的趨勢。這種效應在短溝道器件中表現得尤為顯著，因為短溝道器件具有較強的場強，速度飽和效應可能先于溝道夾斷而導致電流飽和。
此外，溝道長度調制效應還可應用于放大器的有源負載設計。它能夠提供電流，并且具備較高的輸出阻抗，從而實現較大的增益。在仿真過程中，通過調整溝道長度和寬度參數可以觀察到，溝道長度越短，輸出電阻越小，作為放大器的有源負載時增益也會相應減小。
