穩壓管穩壓電路的設計和應用介紹
在電子電路設計中，電壓穩定性是確保設備正常運行的關鍵因素，尤其在精密電子設備、通信系統以及工業自動化控制中，電壓波動可能導致設備性能下降甚至故障。穩壓管穩壓電路作為一種常見的電壓穩定方案，利用穩壓管的反向擊穿特性，能夠有效維持輸出電壓的恒定。本文將深入探討穩壓管穩壓電路的工作原理、特點及其實際應用。
在電子電路設計中，電壓穩定性是確保設備正常運行的關鍵因素，尤其在精密電子設備、通信系統以及工業自動化控制中，電壓波動可能導致設備性能下降甚至故障。穩壓管穩壓電路作為一種常見的電壓穩定方案，利用穩壓管的反向擊穿特性，能夠有效維持輸出電壓的恒定。本文將深入探討穩壓管穩壓電路的工作原理、特點及其實際應用。
一、穩壓管穩壓電路的工作原理
1. 穩壓管的基本原理

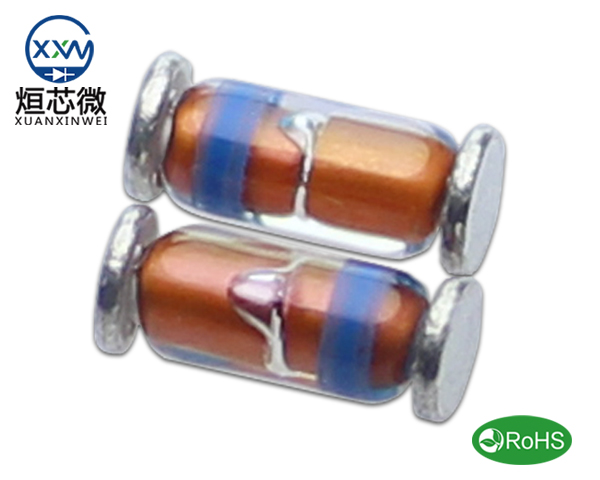

穩壓管（Zener Diode）是一種特殊的半導體二極管，其工作原理基于反向擊穿效應。與普通二極管不同，穩壓管能夠在反向擊穿狀態下穩定工作，而不會損壞。穩壓管的擊穿機制可分為兩種：
齊納擊穿（Zener Breakdown）：當穩壓管的摻雜濃度較高時，電子隧穿效應在較低電壓下發生，適用于穩壓值小于5V的場景。
雪崩擊穿（Avalanche Breakdown）：當摻雜濃度較低時，高反向電壓導致電子碰撞產生雪崩效應，適用于高電壓穩壓需求（大于5V）。
穩壓管在反向電壓達到其擊穿電壓（Vz）時導通，能夠維持穩定的輸出電壓，即使電流變化也不會顯著影響電壓，從而實現穩壓功能。
2. 穩壓電路的組成
典型的穩壓管穩壓電路由以下部分組成：
穩壓管（Zener Diode）：核心元件，提供穩定的輸出電壓。
限流電阻（Series Resistor, Rs）：限制流過穩壓管的電流，防止過流損壞。
負載（RL）：需要穩定電壓供電的設備或元件。
輸入電源（Vin）：提供原始電壓。
3. 穩壓電路的工作過程
穩壓電路的工作機制如下：
輸入電壓（Vin）經過限流電阻（Rs）分壓后施加在穩壓管兩端。
當輸入電壓低于擊穿電壓（Vz）時，穩壓管截止，電流極小。
當輸入電壓高于擊穿電壓（Vz）時，穩壓管進入擊穿區，提供穩定的輸出電壓，多余的電流通過穩壓管分流，確保負載電壓恒定。
穩壓管的特性使其能夠在電流變化時保持輸出電壓穩定，從而實現穩壓功能。
二、穩壓管穩壓電路的特點
1. 高穩定性
穩壓管穩壓電路能夠有效調節電壓，即使輸入電壓波動，輸出電壓仍保持在穩定范圍內，確保設備正常運行。
2. 簡單易實現
該電路結構簡單，僅需穩壓管和限流電阻即可實現，相比復雜的線性穩壓器或開關電源方案，設計和調試更為便捷。
3. 響應速度快
穩壓管工作在瞬時擊穿模式下，響應時間極短，能夠迅速調整輸出電壓，適用于對電壓穩定性要求較高的場景。
4. 適用于小功率應用
穩壓管穩壓電路適用于低功耗應用，通常用于小電流、低電壓電路。若電流過大，需額外散熱設計或改用其他穩壓方案。
5. 成本低
穩壓管價格低廉，電路結構簡單，因此在經濟型電子產品中被廣泛采用。
三、穩壓管穩壓電路的實際應用
穩壓管穩壓電路因其高效、低成本的特點，在多個領域得到廣泛應用：
直流電源穩壓：在電子設備的電源電路中，穩壓管用于關鍵部件的電壓穩定，例如放大電路中運放的偏置電源。
信號電路保護：穩壓管可用于信號電路的過壓保護，限制電壓以防止電路損壞。
工業控制系統：在工業自動化設備中，穩壓管為傳感器、執行器和控制電路提供穩定的直流電壓。
計算機主板和通信設備：穩壓管廣泛應用于電源管理，確保核心芯片和射頻組件獲得恒定電壓。
太陽能充電管理：在太陽能系統中，穩壓管作為電壓鉗位元件，防止電壓過高損壞后端電路。
結論
穩壓管穩壓電路是一種簡單、高效的電壓穩定方案，廣泛應用于電子設備和電源系統中。通過利用穩壓管的反向擊穿特性，該電路能夠在輸入電壓波動時保持輸出電壓的恒定。盡管其功率處理能力有限，適用于小功率應用，但其低成本、快速響應和易實現性使其在許多場景中仍具有重要價值。在對電壓穩定性要求較高但功率需求不大的應用中，穩壓管穩壓電路仍然是首選方案之一。
