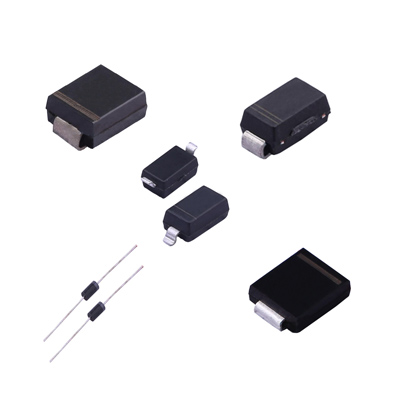

在電力電子設備中，功率二極管被廣泛應用于開關電源、逆變器等高頻電路。然而，當功率二極管從導通切換到截止?fàn)顟B(tài)時，會出現反向恢復現象，這不僅會導致額外的功耗，還會引發電磁干擾（EMI）和電壓尖峰，從而影響系統的穩定性。因此，抑制二極管的反向恢復問題成為工程師們關注的重要課題。
一、RC吸收電路——經典的抑制方式
RC吸收電路是抑制功率二極管反向恢復的常見方法，其核心是在二極管兩端并聯一個RC網絡，以吸收反向恢復時產生的尖峰電壓，減少振蕩和EMI干擾。
在二極管關斷瞬間，由于寄生電感的存在，電流不會立即停止，而是在寄生電容中形成高頻振蕩，導致電壓尖峰。RC吸收電路通過電阻R消耗部分能量，并利用電容C緩沖電壓突變，降低反向恢復電流的沖擊。
RC吸收電路的優勢在于結構簡單、易于實現且成本較低，適用于低功率場景。但在高頻、高電流環境下，吸收電阻可能會產生較大的功耗，且不能完全消除反向恢復電流，只能在一定程度上緩解尖峰問題。
在應用RC吸收電路時，合理選擇R和C的參數至關重要。若C過大，會導致二極管關斷時的響應變慢；而R過大則會降低能量吸收的效果。因此，需根據具體電路特性進行優化匹配。
二、串聯飽和電抗器——高效的恢復電流抑制方案
相比RC吸收電路，串聯飽和電抗器是一種更為高效的二極管反向恢復抑制方法，特別適用于高功率、高頻率的應用環境。
飽和電抗器利用磁芯材料的非線性特性，當電流較小時，電感值較大，能有效抑制電流突變；當電流增大到一定程度后，電抗器進入飽和狀態，電感值迅速降低，減少對電路正常工作的影響。
在反向恢復過程中，電抗器的作用主要體現在以下幾個方面：
限制di/dt，減小反向恢復電流的增長速度，降低電磁干擾
通過電感儲能，減少反向恢復過程中二極管承受的電壓應力
利用磁芯材料的非線性特性，在適當?shù)臅r刻提供能量緩沖，使二極管恢復過程更加平滑
串聯飽和電抗器的優勢在于能夠顯著降低反向恢復峰值，減少EMI干擾，適用于高功率、高頻應用。但需要精確匹配電感值，并使用高性能磁芯材料，如非晶合金磁環或鐵氧體磁環，否則可能會導致較大的功率損耗。
在工程應用中，飽和電抗器的設計需要考慮磁芯的飽和特性，并合理選擇繞組匝數和磁芯尺寸，以確保良好的抑制效果。
三、軟開關技術——徹底消除反向恢復沖擊
軟開關技術是一種相對復雜但非常有效的反向恢復抑制策略。其基本思想是通過拓撲優化，讓二極管的電流在關斷時緩慢衰減，而不是瞬間截止，從而減少反向恢復電流的影響。
軟開關技術主要包括零電壓開關（ZVS）和零電流開關（ZCS）兩種模式。對于功率二極管的反向恢復問題，通常采用ZVS模式，即在二極管關斷前人為制造一個緩慢下降的電壓，使其過渡更加平緩，避免產生過大的反向恢復電流。
軟開關電路的優勢在于能夠徹底降低反向恢復電流，使EMI干擾最小化，提高功率轉換效率，減少器件損耗。但其設計較為復雜，需要額外的輔助電路，成本較高。
軟開關技術在高頻、高功率的電力電子設備中應用廣泛，例如高效DC-DC轉換器、逆變器以及電動汽車充電系統等。盡管設計難度較大，但在效率和可靠性方面表現優秀，成為高端應用中的主流解決方案。
四、結論
功率二極管的反向恢復問題是電力電子領域的重要挑戰，不同的抑制方法各有優劣：
RC吸收電路結構簡單，適用于低功率應用，但抑制效果有限
串聯飽和電抗器能夠顯著降低恢復電流，適用于高功率場景，但需要優化設計
軟開關技術是最理想的解決方案，幾乎可以徹底消除反向恢復電流，但設計成本較高
未來，隨著碳化硅（SiC）等新型功率器件的發展，反向恢復問題有望在器件級別得到徹底解決。然而，在傳統硅基功率二極管仍然占據主流市場的當下，合理選擇合適的反向恢復抑制方案，仍然是提升電路性能、降低功耗的重要手段。
