功率晶體管

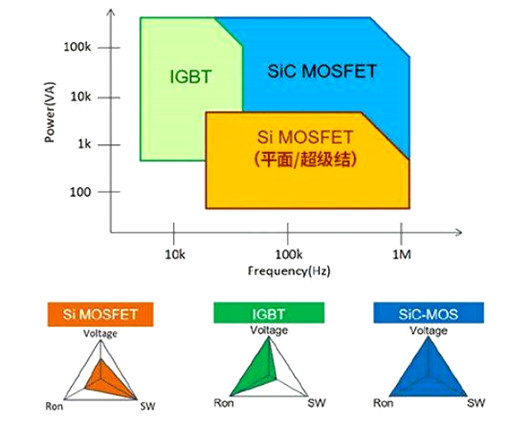

近年來的主要功率晶體管Si-MOSFET、IGBT、SiC-MOSFET的功率與頻率范圍。下圖表示處理各功率晶體管的功率與頻率范圍。
可以看出，Si-MOSFET在這個比較中，導通電阻與耐壓略遜于IGBT和SiC-MOSFET，但在低～中功率條件下，高速工作表現更佳。
平面MOSFET與超級結MOSFET
Si-MOSFET根據制造工藝可分為平面MOSFET和超級結MOSFET。簡而言之，就是在功率晶體管的范圍，為超越平面結構的極限而開發的就是超級結結構。

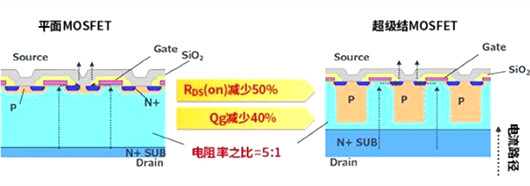

如下圖所示，平面結構是平面性地構成晶體管。這種結構當耐壓提高時，漂移層會增厚，存在導通電阻增加的課題。而超級結結構是排列多個垂直PN結的結構，可保持耐壓的同時降低導通電阻RDS(ON)與柵極電荷量Qg。
另外，內部二極管的反向電流irr和反向恢復時間trr是作為晶體管的關斷開關特性的探討項目。

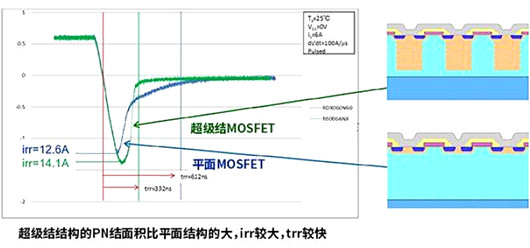

如下面的波形圖所示，基本上超級結MOSFET的PN結面積比平面MOSFET大，因此與平面MOSFET相比，具有trr速度更快、但irr較多的特性。
這種特性作為超級結MOSFET的課題在不斷改善，因其高速性和低噪聲特征，超級結MOSFET有一些變化。
