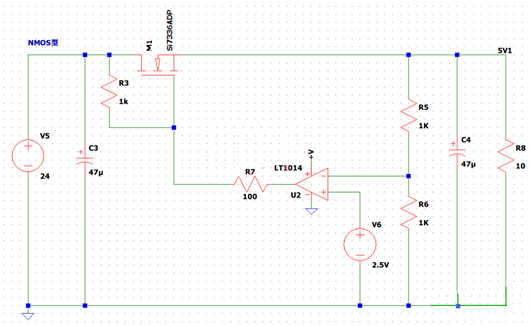

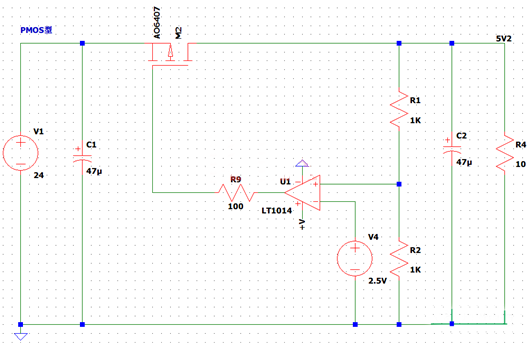

NMOS型和PMOS型的穩壓電路如下圖所示：
兩種電路的設計參數基本一致，區別僅在于：
PMOS、NMOS管的不同；
LT1014采樣管腳的正負不同，這是因為兩種管子所需要的的驅動電壓相反的緣故；
兩種電路相比較，主要有以下區別：
NMOS管的Rds.on要小于PMOS管的Rds.on；
NMOS型穩壓電路所需的輸入輸出壓差小于PMOS型的輸入輸出壓差；

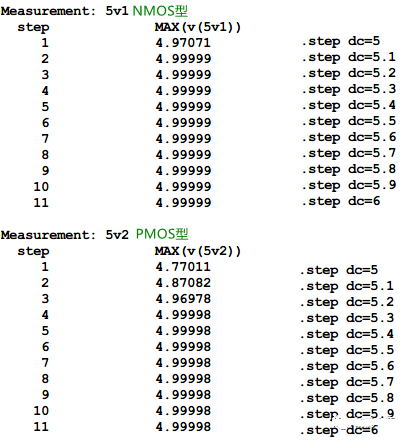

下面仿真對比一下兩種電路的最小壓差：
在5V、5.1V、5.2V這三個輸入電壓下，NMOS的輸出電壓情況好于PMOS，這主要是跟MOS管的Rds.on有關系，選型的時候盡量取Rds.on小的管子；
通常PMOS、NMOS管選型時，NMOS管的Rds.on做的比PMOS管要小，需要根據實際應用實際產品選型滿足設計要求、溫升、成本的管子，也是折中的一個過程。
串聯穩壓電路除了用運放的方式來實現，也可以用TL431來實現，或者78、79系列的穩壓管，或者穩壓芯片，選擇非常多。
