電機驅動作為工業中工廠自動化整個閉環中的執行器環節，其性能好壞直接影響到整個閉環的性能。因此，工業對電機驅動提出了更高的性能和功能要求，例如更快的響應速度、更高的帶寬、更高精度的位置和速度控制、以及更豐富的網絡互聯功能等。針對不同應用場合的電機，我們應該選擇與之相對應的驅動方案。
簡單地來說，功率大的電機應該選用內阻小、電流容許大的驅動，功率小的電機就可以選用較低功率的驅動。直流小功率電機廣泛適用于家電、工控、計算機等諸多設備。
較常規的方法是采用 PWM 控制，常見的驅動有兩種方式：
1、采用集成電機驅動芯片；
2、采用MOSFET和專用柵極驅動芯片。
在高集成度的應用中，傳統電機控制鏈路MCU + Gate Driver + MOSFET（如圖1）中已經出現了MCU+ Pre-Driver集成，或是Pre-Driver+MOSFET功率模組集成的方式，甚至在一些小功率應用中還出現了集成全部鏈路的情形。
而在便攜設備、IOT和5G應用中，對電機驅動在高精度、小型化、高集成度、低功耗的要求越來越高；而自動化生產線則對電機驅動的高可靠性和長壽命提出了苛刻的要求。
按集成度的不同，有3種電機驅動器方案：系統單芯片（SoC）方案、集成的控制方案（ICS）和門極驅動器方案。
SoC方案將DC-DC、門極驅動器、控制器、逆變器及反饋/保護等集成到單個芯片上，集成度高，適合空間受限的應用，簡單易用。
ICS方案相對于SoC方案，沒有集成逆變器，因而可通過外部MOSFET支持寬范圍的功率，適用于功率較大的應用，靈活性較高。
門極驅動器方案則只集成DC-DC、門極驅動器和反饋/保護，因?yàn)榭刂破骱凸β势骷荚谕獠浚跃哂凶罡叩撵`活度。
門級驅動方案因其靈活性和傳統性，在非汽車市場有較多的應用，比如應用在風扇、電動工具、按摩椅等小功率場合。有隔離門級驅動產品和非隔離門級驅動產品。
隔離式半橋柵極驅動器可用于許多應用，從要求高功率密度和效率的隔離式DC-DC電源模塊，到高隔離電壓和長期可靠性至關重要的太陽能逆變器等等，不一而足。

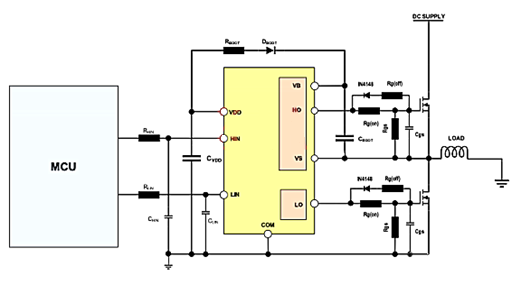

文章內容主要涉及非隔離式半橋驅動產品，如圖2為典型半橋應用電路。
在上文提到的各類小功率應用的電機驅動電路的設計中，主要考慮：
1. 電機轉動方向、速度。對于單向的電機驅動，只要用一個大功率三極管或MOS直接帶動電機即可，當電機需要雙向轉動時，可以使用由4個功率元件組成的H橋電路，通過改變流入電機的電流方向從而改變電機轉向。
如果需要調速，可以使用三極管，MOS等開關元件實現PWM（脈沖寬度調制）調速。（PWM控制通常配合橋式驅動電路實現直流電機調速，電機的轉速與電機兩端的電壓成比例，而電機兩端的電壓與控制波形的占空比成正比，因此電機的速度與占空比成比例，占空比越大，電機轉得越快，當占空比α＝1 時，電機轉速最大）
2. 對于PWM調速的電機驅動電路，選擇驅動IC時主要有以下性能指標需要考慮：
1）輸出電流和耐壓，它決定著電路能驅動多大功率的電機。
2）效率，節省電源同時減少驅動電路的發熱。可以從保證功率器件的開關工作狀態和防止共態導通（在需要涉及為H橋時）入手。
3）對控制輸入端的影響，是否使用隔離式驅動IC。
4）對電源的影響。
5）可靠性。在系統應用中，由于門極驅動連接著邏輯控制單元與功率變換單元，門極驅動芯片的穩定性對整個系統的可靠性起著至關重要的作用。
因此，不同的應用場合，采用不同的驅動方案是必要的。在小功率應用場合，門級驅動方案應用最廣，選取合適的門級驅動IC是極為重要的。MOSFET開關速度快、導通電阻低，在電機驅動電路中占據半壁江山。要想使MOSFET在應用中充分發揮其性能，最優驅動電路必不可少。

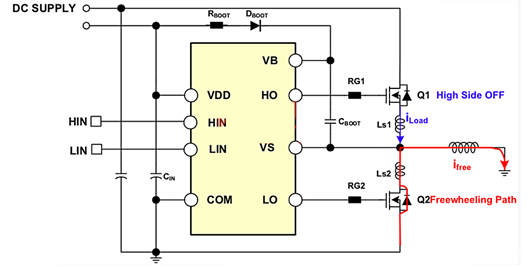

在應用中，MOSFET一般工作在如圖1所示的橋式拓?fù)浣Y(jié)構模式下。由于下橋MOSFET驅動電壓的參考點為地，較容易設計驅動電路，而上橋的驅動電壓是跟隨相線電壓浮動的，因此如何很好地驅動上橋MOSFET成了設計能否成功的關鍵。
相比全橋驅動，半橋驅動芯片由于其易于設計驅動電路、外圍元器件少、驅動能力強、可靠性高、靈活等優點在MOSFET驅動電路中得到廣泛應用。門級驅動IC的兩個主要參數：耐壓和驅動電流。
如圖所示600V耐壓，290/600mA 的驅動電流（MOSFET的柵-源極之間存在寄生電容，MOSFET的開和關過程，是對電容的充放電過程，如果MOSFET的驅動電路不能提供足夠的峰值電流（輸入/輸出電流），則會降低MOSFET的開關速度。
所以，根據不同的產品，來選取不同的驅動IC驅動電機至關重要），是具有高低側參考輸出通道，耐壓高、高速的MOSFET和IGBT驅動IC，邏輯輸入兼容標準CMOS或LSTTL輸出，邏輯電壓可降至3.3 V。
輸出驅動器的特點是一個高脈沖電流緩沖級設計的最小驅動器交叉?zhèn)鲗?dǎo)。浮動通道可用于驅動n通道功率MOSFET或IGBT在高側配置，耐壓達600V，通斷時間220 ns/200 ns。而SLM2101S通斷時間為160 ns/150 ns。
