隨著電子設計、計算機與家用電器的大量涌現和廣泛普及，電網噪聲干擾日益嚴重并形成一種公害。特別是瞬態噪聲干擾，其上升速度快持續時間短電壓振幅度高隨機性強，對微機和數字電路易產生嚴重干擾，常使人防不勝防。在這種情況下，電子產品的電磁兼容性日益受到重視，抑制電磁騷擾，提高電子產品的質量，使之符合有關電磁兼容標準或規范，已成為電子產品設計者越來越關注的問題。電源濾波器是針對電源端口電磁騷擾的特點而設計的。下面將介紹電源濾波器的基本知識：

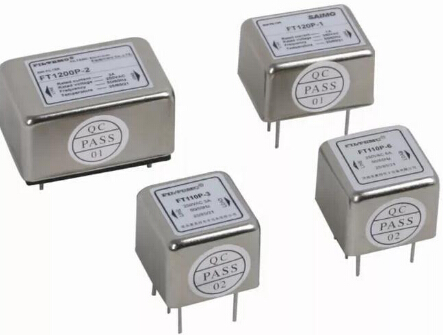

電源濾波器

1.簡介

電源濾波器就是對電源線中特定頻率的頻點或該頻點以外的頻率進行有效濾除的電器設備。電源濾波器的功能就是通過在電源線中接入電源濾波器，得到一個特定頻率的電源信號，或消除一個特定頻率后的電源信號。利用電源濾波器的這個特性，可以將通過電源濾波器后的一個方波群或復合噪波，變成一個特定頻率的正弦波。

2.特點

(1)低泄漏電流，高插入損耗，可用來防止瞬間脈沖 干擾和連續或間斷的其它干擾。

(2)適用于開關電源不間斷電源以及工業自動化控制。

(3)產品性能可靠，廣泛用于各種工業場合。

(4)廣泛用于印刷電路板上的電磁干擾控制。

(5)體積小，安裝方便。

3.典型結構

根據電源端口的電磁騷擾特點，電源EMI噪聲濾波器是一種無源低通濾波器，它無衰減地將交流電傳輸?shù)诫娫矗蟠笏p隨交流電傳入的EMI噪聲，同時又能有效地抑制電源設備產生的EMI噪聲，阻止它們進入交流電網干擾其它電子設備。

電源濾波器的典型結構如下圖所示，這是一種無源網絡結構，對交流和直流電源都適用，具有雙向抑制性能。將它插入在交流電網中與電源之間，相當于這二者的EMI噪聲之間加上一個阻斷屏障，這樣一個簡單的無源濾波器起到了雙向抑制噪聲的作用，從而在各種電子設備中獲得廣泛的應用。

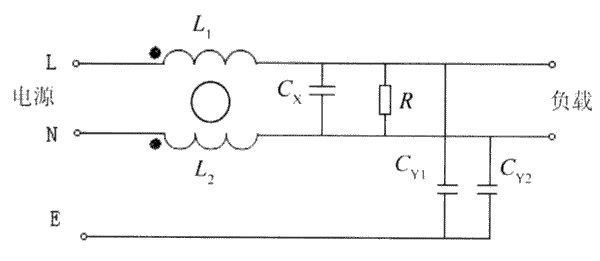

電源濾波器的典型結構

圖中Cx是差模電容器，一般稱為X電容，電容量宜選為0.01-2.22μF，CY1和CY2是共模電容器，一般稱為Y電容，電容量約為幾納法(nF)到幾十納法。C3和C4的電容量不宜選得過大，否則容易引起濾波器甚至機殼漏電的危險。L為共模扼流圈，它為同向繞在同一個鐵氧體環上的一對線圈，電感量約為幾毫亨(mH)。對于共模干擾電流，兩個線圈產生的磁場是同方向的，共模扼流圈表現出較大的阻抗，從而起到衰減干擾信號的作用;而對于差模信號(在這里是低頻電源電流)，兩個線圈產生的磁場抵消，所以不影響電路的電源傳輸功能。

4.工作原理

電源濾波器常用的濾波電路有無源濾波和有源濾波兩大類。無源濾波的主要形式有電容濾波、電感濾波和復式濾波(包括倒L型、LC濾波、LCπ型濾波和RCπ型濾波等)。有源濾波的主要形式是有源RC濾波，也被稱作電子濾波器。直流電中的脈動成分的大小用脈動系數S來表示，此值越大，則濾波器的濾波效果越差。

脈動系數(S)=輸出電壓交流分量的基波最大值/輸出電壓的直流分量

電源濾波器的原理就是一種阻抗適配網絡：電源濾波器輸入、輸出側與電源和負載側的阻抗適配越大，對電磁干擾的衰減就越有效。

具體工作原理如下：交流電經過二極管整流之后，方向單一了，但是大小(電流強度)還是處在不斷地變化之中。這種脈動直流一般是不能直接用來給無線電裝供電的。要把脈動直流變成波形平滑的直流，還需要再做一番“填平取齊”的工作，這便是濾波。換句話說，濾波的任務，就是把整流器輸出電壓中的波動成分盡可能地減小，改造成接近恒穩的直流電。

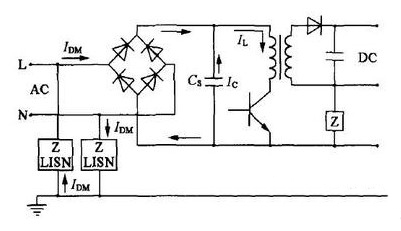

工作原理圖

5.作用

電源濾波器的目的是在抑制電磁噪聲，噪聲的影響可分為以下二種：

發射(Emissions)：是要將由設備產生，影響電源或其他設備的噪聲降到法規(例如FCC part 15)允許值以下，例如由開關電源產生的噪聲。

抗擾(Immunity)：是要將進入設備的噪聲降低到不會使設備出現異常動作的程度，例如用在廣播電臺發射設備中的儀器。

電源濾波器要抑制的噪聲可分為以下的二種：

共模：在二條(或多條)電源線都相同的噪聲，可視為電源線對地的噪聲。

差模：電源線和電源線之間的噪聲。

同一個電源濾波器對于共模噪聲及差模噪聲的抑制能力會有所不同，一般會用頻率對應抑制量(以分貝表示)的頻譜來說明。

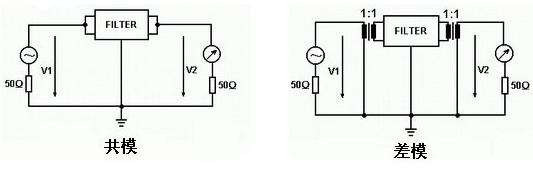

電源濾波器的共模和差模

6.安裝注意事項

(1)電源濾波器的不能存在電磁耦合路徑

①電源輸入線過長;

②電源濾波器的輸入線和輸出線靠的過近。

此兩種都是不正確的安裝方式，問題的本質在于，濾波器的輸入端電線和它的輸出端電線之間存在有明顯的電磁耦合路徑。這樣一來，存在于濾波器某一端的EMI信號會逃脫濾波器對它的抑制，不經過濾波器的衰減而直接耦合到濾波器的另一端去。因此濾波器輸入與輸出先需有效分開。

另外，如上述兩種把電源濾波器都是安裝在設備屏蔽的內部，設備內部電路及元件上的EMI 信號會因輻射在濾波器的(電源)端引線上生成EMI 信號而直接耦合到設備外面去，使設備屏蔽喪失對內部元件和電路產生的EMI 輻射的抑制。當然，如果濾波器(電源)上存在有EMI 信號，也會因輻射而耦合到設備內部的元件和電路上，從而破壞濾波器和屏蔽對EMI 信號的抑制作用。所以起不到效果。



(2)不能將線纜捆扎在一塊

一般來說，在電子設備或系統內安裝電源濾波器時要注意的是，在捆扎設備電纜時，千萬不能把濾波器(電源)端和(負載)端的電線捆扎在一起，因?yàn)檫@無疑加劇了濾波器輸入輸出端之間的電磁耦合，嚴重破壞了濾波器和設備屏蔽對EMI 信號的抑制能力。

(3)要盡量避免使用長接地線

電源濾波器輸出端連接變頻器或電機的接線長度不超過30厘米為宜。

因?yàn)檫^長的接地線意味著大大增加接地電感和電阻，它會嚴重破壞濾波器的共模抑制能力。較好方法是，用金屬螺釘與星形彈簧墊圈把濾波器的屏蔽牢牢地固定在設備電源入口處的機殼上。

(4)電源濾波器輸入線、輸出線必須拉開距離

電源濾波器輸入線、輸出線必須拉開距離，切忌并行，以免降低濾波器效能。

(5)電源濾波器外殼與機箱殼必須良好接觸

變頻器專用濾波器金屬殼與機箱殼必須保證良好面接觸，并將接地線接好。

(6)電源濾波器的連接線宜選用雙絞線

電源濾波器的輸入、輸出連接線以選用屏蔽雙絞線為佳，它可有效消除部分高頻干擾信號。

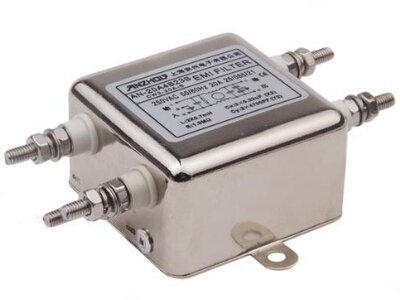

EMI電源濾波器

本文總結了電源濾波器的簡介、特點、結構、工作原理、作用以及安裝注意事項。當我們選用電源濾波器時，應主要考慮三個方面的指標：首先是電壓、電流，其次是插入損耗，最后是結構尺寸。由于濾波器內部一般是經過灌封處理的，因此環境特性不是主要問題。但是所有的灌封材料和濾波電容器的溫度特性對電源濾波器的環境特性有一定的影響。
