快恢復二極管分單管（普通兩腳的）和對管（3腳的），對管內部包含兩只快恢復二極管，根據兩只二極管接法的不同，又有共陰對管、共陽對管之分。用它做全橋時，你得準備兩只對管，一只共陰對管，一只共陽對管，而且電流要相等，所以你得測量一下拆下的管子到底是共陰還是共陽，最好也查查它們的相關參數如反向耐壓、額定電流等。一般功放都是要求電源電流比較大的，所以你一定要查查原普通二極管的額定電流，看看代換的快恢復二極管是否適合。至于它與普通橋堆相比，其在電源電路里所起的作用無明顯優點。

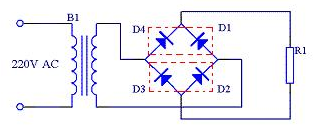

下圖中D1D4相當于一只共陰極對管，D2D3相當于一只共陽極對管。

快速恢復二極管整流電路

快速恢復整流二極管屬于整流二極管中的高頻整流二極管，之所以稱其為快速恢復二極管，這是因為普通整流二極管一般工作于低頻(如市電頻率為50Hz)，其工作頻率低于3kHz。

整流二極管(rectifier diode)一種用于將交流電轉變?yōu)橹绷麟姷陌雽w器件。二極管最重要的特性就是單方向?qū)щ娦浴Ｔ陔娐分校娏髦荒軓亩O管的正極流入，負極流出。通常它包含一個PN結，有正極和負極兩個端子。其結構如圖所示。P區的載流子是空穴,N區的載流子是電子，在P區和N區間形成一定的位壘。外加使P區相對N區為正的電壓時，位壘降低，位壘兩側附近產生儲存載流子，能通過大電流，具有低的電壓降（典型值為0.7V）,稱為正向?qū)顟B(tài)。若加相反的電壓,使位壘增加，可承受高的反向電壓，流過很小的反向電流（稱反向漏電流），稱為反向阻斷狀態。整流二極管具有明顯的單向?qū)щ娦浴?br /> 烜芯微專業制造二極管，三極管,MOS管，橋堆20年，工廠直銷省20%，1500家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
